레이저 범위 센서 모듈에는 빠른 데이터 수집 속도, 높은 정밀도를 가지며 사용하기에 매우 편리한 905nm 레이저가 있습니다. 0.1 미터의 분해능과 범위 및 각도 측정에 사용할 수있는 TTL 직렬 포트가 있습니다. 그것은 최대 600m의 측정 범위를 가지고 있습니다. 또한, 우리 회사는 전문 생산 설비 및 숙련 된 제조 업체를 보유하고 있으며, 각 레이저 범위 센서 모듈의 품질을 보장 할 수있는 출고되기 전에 제품에 대한 여러 테스트를 수행합니다.
제품 특징
레이저 범위 센서 모듈은 0.1m의 레인징 분해능과 1m의 레인징 정확도를 갖춘 905nm 반도체 레이저를 채택하여 주 제어 시스템에 빠르고 정확한 레인징을 제공 할 수 있습니다. 레이저 범위 센서 모듈은 반사율이 높은 물체(예: 고속도로 표지판 프레임), 반사율이 낮은 물체(예: 건물 벽) 및 반사율이 낮은 물체(예: 나무, 골프 깃발, 전신주, 동물 대기)를 측정하는 데 적합합니다. 그러나 어느 정도까지, 레이저 범위 센서 모듈의 측정 범위는 그에 따라 감소될 것이다.
제품 매개변수
기술 지표 | 성능 매개 변수 | 성능 매개 변수 |
D 기능 기술 지표 | H/AH/V 기능 기술 지표 | |
응용 프로그램 필드 | 드론/ 보안/스위퍼/ 트래픽 감지 | 단 하나 실린더/두 배 실린더 |
방출 조리개 | 6밀리미터 | 6밀리미터 |
조리개 수신 | 17mm(75%) | 17mm(75%) |
범위 범위 (건물) | 0.15m~10/20/30/100/200m | 5m~600/1200/1500/3000m |
범위 정확도(건물) | ±3cm | <400m ±1m;="">400m ±0.4% |
주파수 범위 조정 | 10KHz / 50KHz / 100KHz | < 600m="" 10hz,="">600m 2HZ |
디스플레이 유형 | - | OLED/액정 |
레이저 유형 | 905nm | 905nm |
공급 전압 | 3.3~5V | 3.3~5V |
통신 인터페이스 | TTL로 표준 (다른 주문 제작) | TTL로 표준 (다른 주문 제작) |
무게 | 약20±1 | 약20±10 |
방수 수준 | IP67 | IP67 |
충격 저항 | 800G / 밀리세스 (10 회 / 초) | 800G / 밀리세스 (10 회 / 초) |

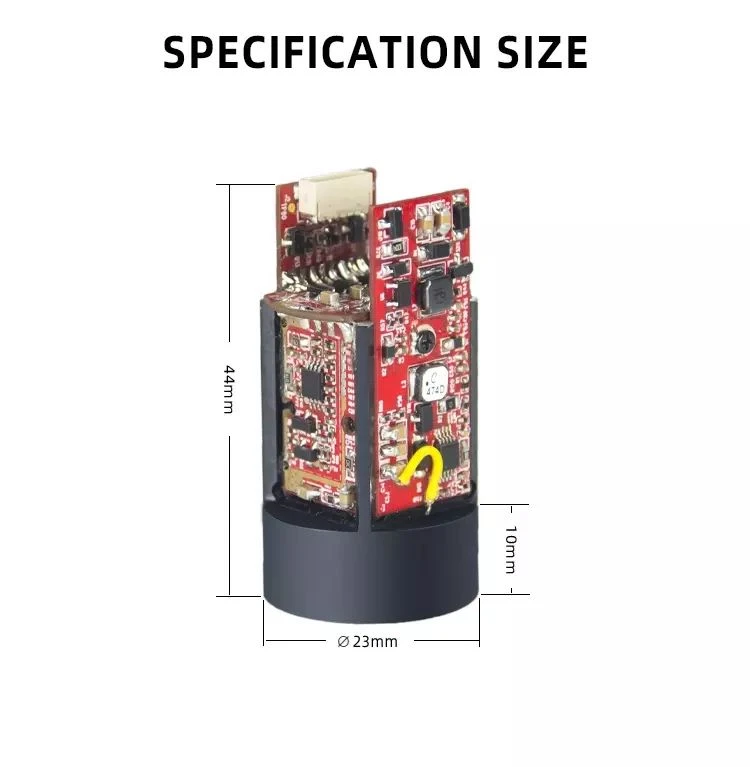

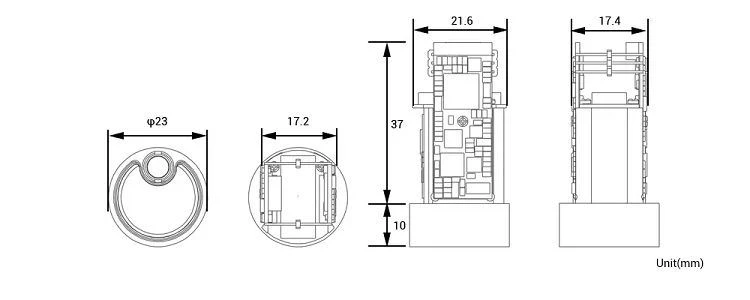

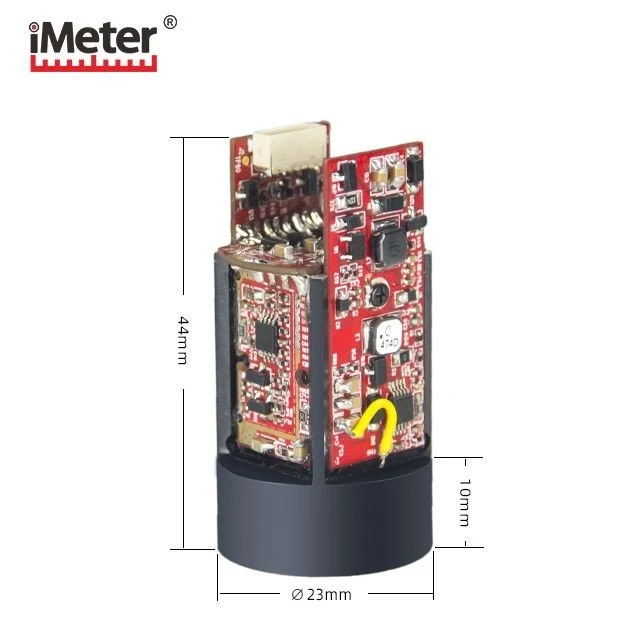

크기 | ☞ 23 x44mm | ☞ 23 x44mm |
작동 온도 | -20°C~50°C | -20°C~50°C |
전송 속도 | 9600/ 115200/ 230400(옵션) | 9600/115200bps |
전력 낭비 | 0.8w (대기), 1W (측정) | 0.8w (대기), 1W (측정) |

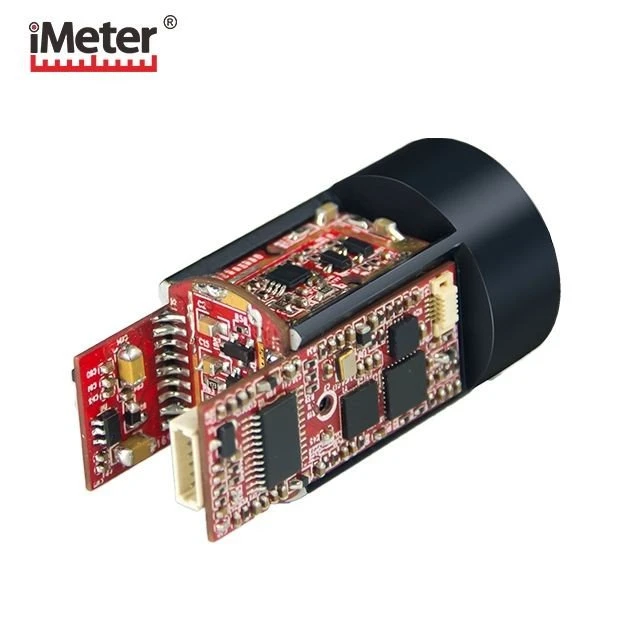

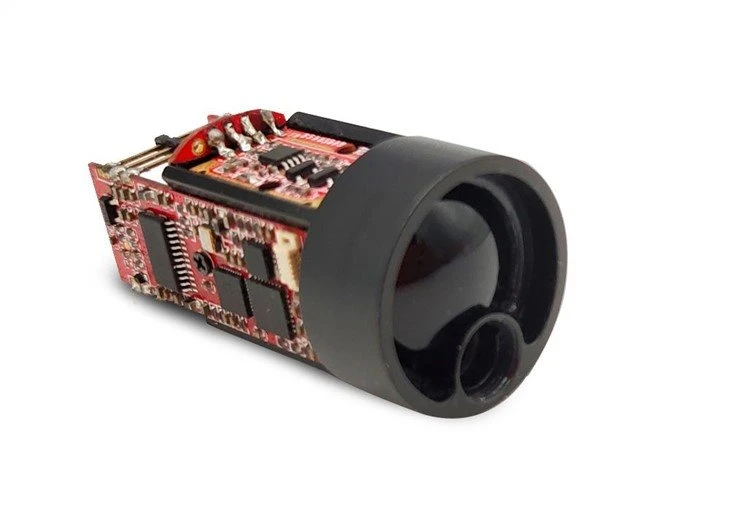

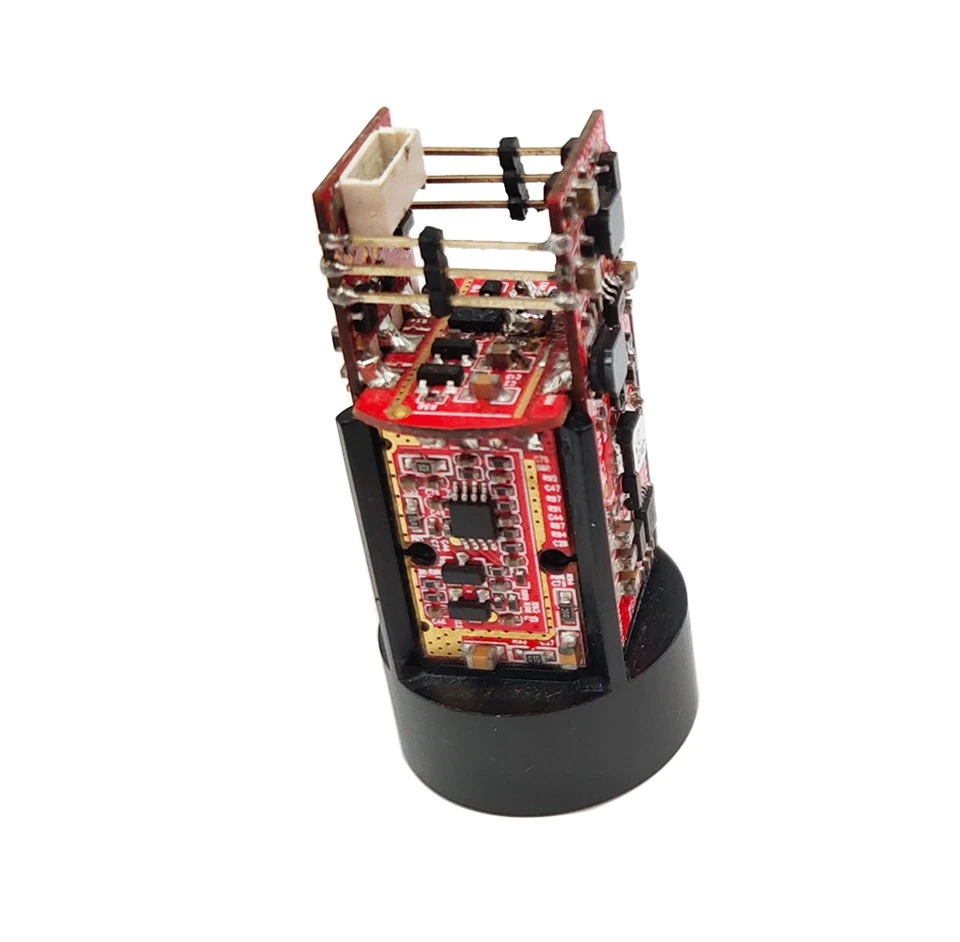

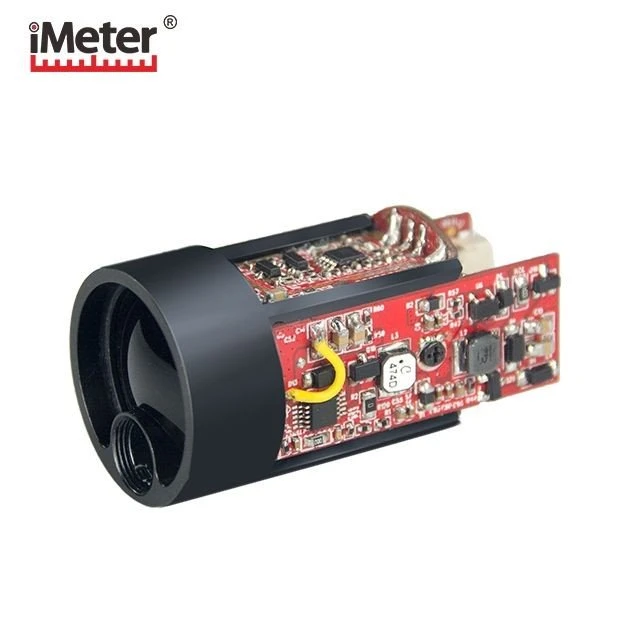

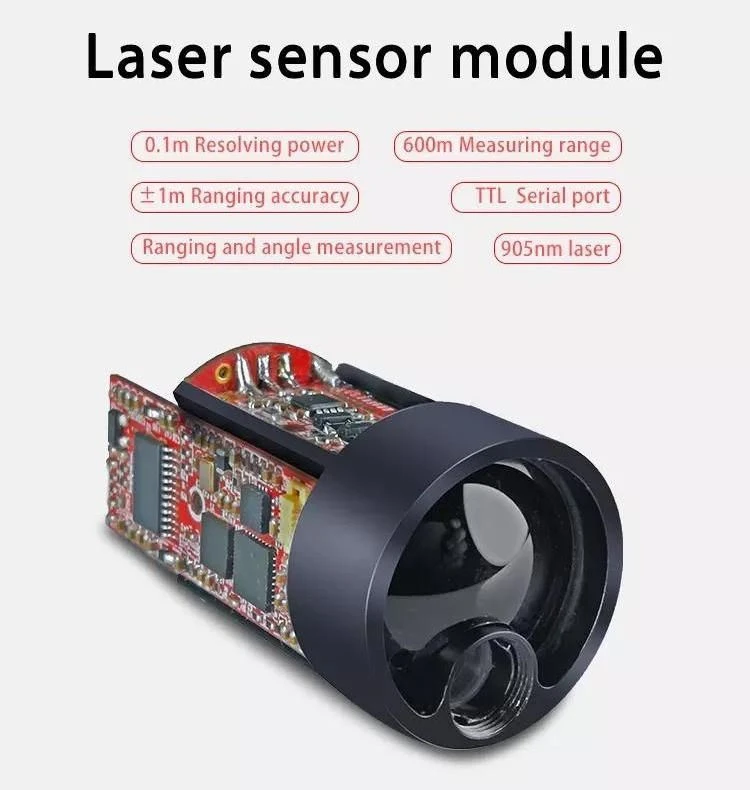

제품 이미지
작업 단계
1 단계 : 데이터 케이블을 레이저 범위 센서 모듈에 삽입하고 전원을 공급하면서 측정 데이터를 출력하십시오.
(참고 : 플러그를 삽입하지 말고 3V ~ 5v의 전원 공급 장치 전압 범위를 엄격하게 제어하십시오.)
단계 2: 직렬 포트 마법사 소프트웨어를 설치하고 인터페이스를 통해 컴퓨터 또는 기타 제어 장치를 연결합니다.
3 단계 : 소프트웨어 설치가 완료되면 디스플레이 인터페이스를 엽니 다.
4단계: 디버그 및 테스트.
직렬 포트 번호를 선택하십시오 : 컴퓨터의 직렬 포트 번호에 따라 소프트웨어에서 해당 직렬 포트 번호를 설정하십시오.
전송 속도 설정 : 소프트웨어 인터페이스를 열면 전송 속도를 설정할 수 있습니다. 옵션 전송 속도는 9600, 115200입니다.
참고: 자세한 작업은 명령 명령 집합을 참조하십시오.
